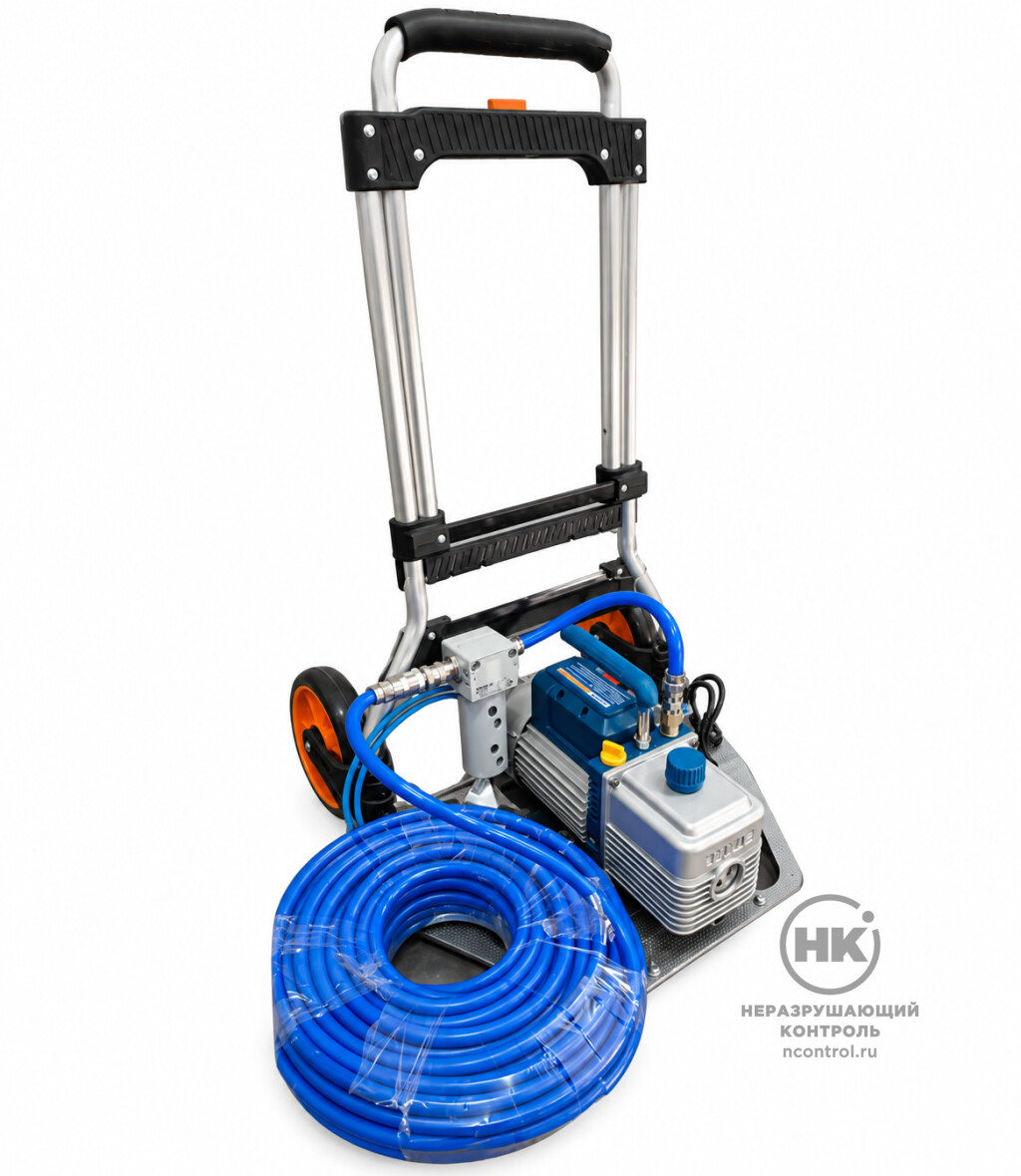

Установка для контроля герметичности УКГВМ

Добавить в корзину

Купить

Задать вопрос о товаре

Установка УКГВМ предназначена для неразрушающего контроля герметичности сварных изделий и конструкций вакуумно-пузырьковым методом. Применяется для обнаружения сквозных дефектов — трещин, непроваров и свищей — в ёмкостях, резервуарах, газгольдерах, трубопроводах и других изделиях из сваренного листового металла.

УКГВМ представляет собой комплект оборудования для проведения контроля герметичности методом локального создания разрежения на проверяемом участке. Метод позволяет визуально выявлять сквозные дефекты, через которые воздух проходит при возникновении перепада давления.

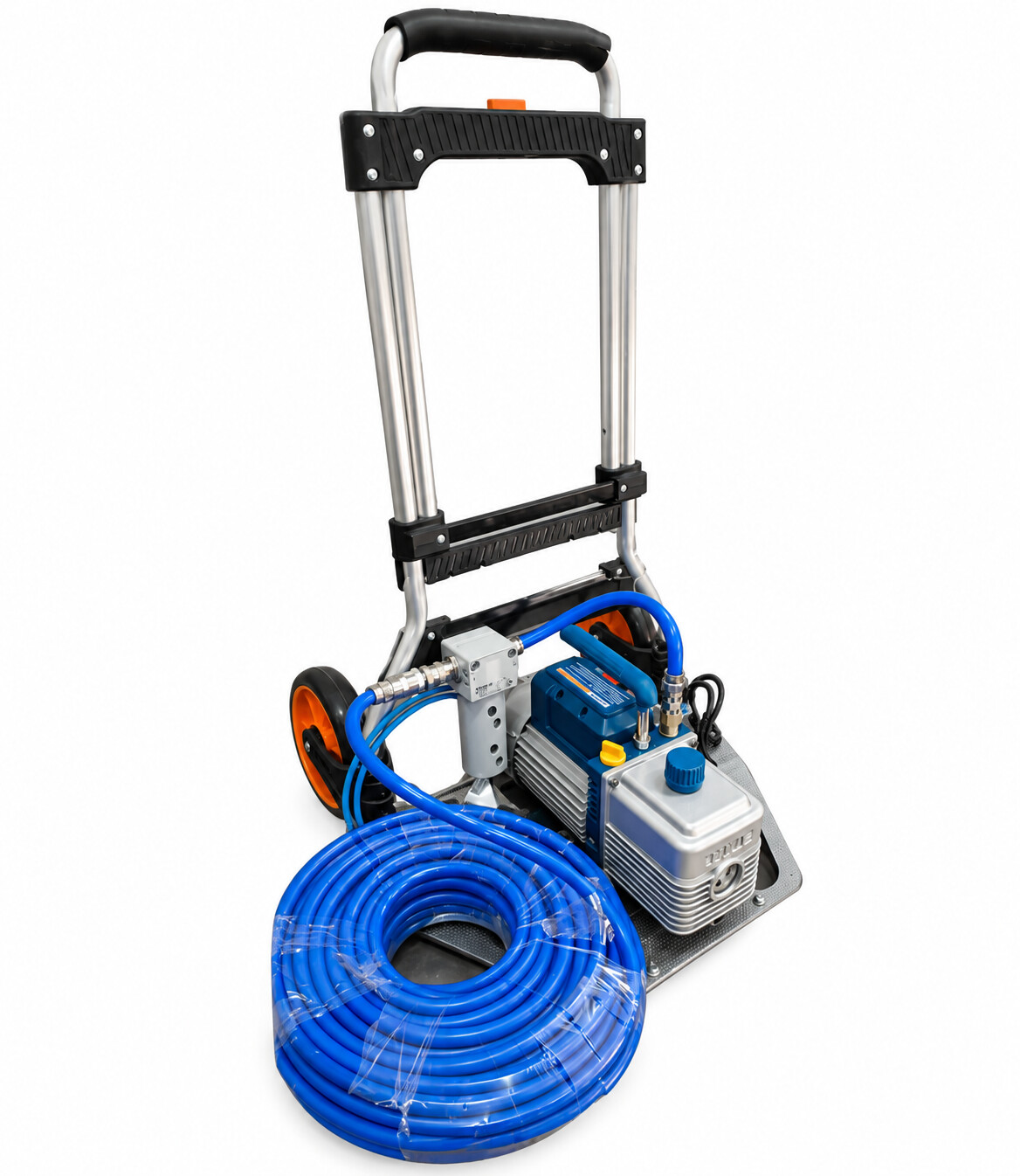

Конструкция установки предусматривает облегчённую телескопическую тележку, разборное исполнение для транспортировки и перемещения в ограниченном пространстве, а также фильтр-отсекатель жидкости и полуавтоматическую дренажную систему. Эти решения помогают организовать работу на объектах, где оборудование требуется перемещать между участками контроля или доставлять через люки и лазы.

170 л/м
производительность

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Контроль основан на вакуумно-пузырьковом методе. На очищенную и сухую поверхность контролируемого участка наносят пенно-плёночный индикатор. Затем к поверхности прижимают вакуумную рамку и включают насос.
Внутри рамки создаётся разрежение. Если в контролируемом участке есть сквозной дефект, через него проходит воздух, который образует пузыри в индикаторном составе. По их появлению оператор определяет место возможной утечки.
Для проверки следующего участка рамку переставляют на соответствующую зону контролируемого изделия. Размер и тип рамки подбирают с учётом геометрии объекта и соединения, которое необходимо проверить.

Преимущества

Мобильность: облегчённая телескопическая тележка и масса базовой комплектации 12 кг упрощают перемещение оборудования.
Разборная конструкция: оборудование можно разделить на составные части для транспортировки и перемещения через ограниченные проёмы, включая люки и лазы.
Защита вакуумного насоса: фильтр-отсекатель препятствует попаданию жидкости и частиц в насос.
Отвод жидкости: полуавтоматическая дренажная система предназначена для удаления жидкости.
Устойчивость при работе: амортизационные ножки с масло- и бензостойкими свойствами помогают удерживать установку и уменьшают вибрацию от работающего насоса.
Подключение рамок разных производителей: предусмотрен

Типовые задачи

выявление сквозных трещин в сварных соединениях;
обнаружение непроваров и свищей, приводящих к нарушению герметичности;
проверка сварных участков ёмкостей и резервуаров;
контроль герметичности трубопроводов;
локализация мест утечки с помощью вакуумной рамки и пенно-плёночного индикатора;
проведение последовательного контроля отдельных участков сварных изделий.

Комплектация

вакуумный насос;
легкосплавная телескопическая тележка;
вакуумный шланг длиной 30 м с быстросъёмными соединителями;
фильтр-отсекатель влаги и частиц;
дополнительный комплект соединительных розеток для подключения рамок — с индивидуальным подбором;
вакуумное масло;
паспорт;
пенно-плёночный индикатор объёмом 5 л.

Дополнительная комплектация

вакуумметр с поверкой или калибровкой;
сумка для хранения вакуумных рамок и шланга;
вакуумные рамки.

Технические характеристики

Длина вакуумного шланга, м	30 ± 2%
Масса установки в базовой комплектации, кг	12
Мощность, кВт	0,4
Максимальное разрежение вакуумного насоса, атм	1,1
Электропитание, В	220
Производительность, л/м	170
